Las pantallas LCD-TFT son tecnologías avanzadas de visualización utilizadas en una amplia gama de aplicaciones, desde sistemas embebidos hasta dispositivos industriales. Ofrecen ventajas en términos de resolución, versatilidad y compatibilidad con múltiples dispositivos.
Especificaciones
| Especificación | Detalle |
|---|---|
| Tipo de Pantalla | TFT-LCD |
| Alimentación | 12V |
| Voltaje de Operación | 6~24V |
| Resolución | 1024 x 600 |
| Tamaño de Pantalla | 7 pulgadas |
| Entradas de Video | HDMI, VGA, AV1, AV2 |
| Relación de Aspecto | 16:9 |
| Brillo Mínimo | 200cd/m2 |
| Radio de Contraste Mínimo | 400:1 |
| Frecuencia | 60Hz |
| Interfaz | LVDS (1 ch, 6-bit) |
| Consumo en Reposo | <1W |
| Temperatura de Operación | -20°C a +70°C |
| Temperatura de Almacenamiento | -30°C a +80°C |
Documentación
Información Adicional

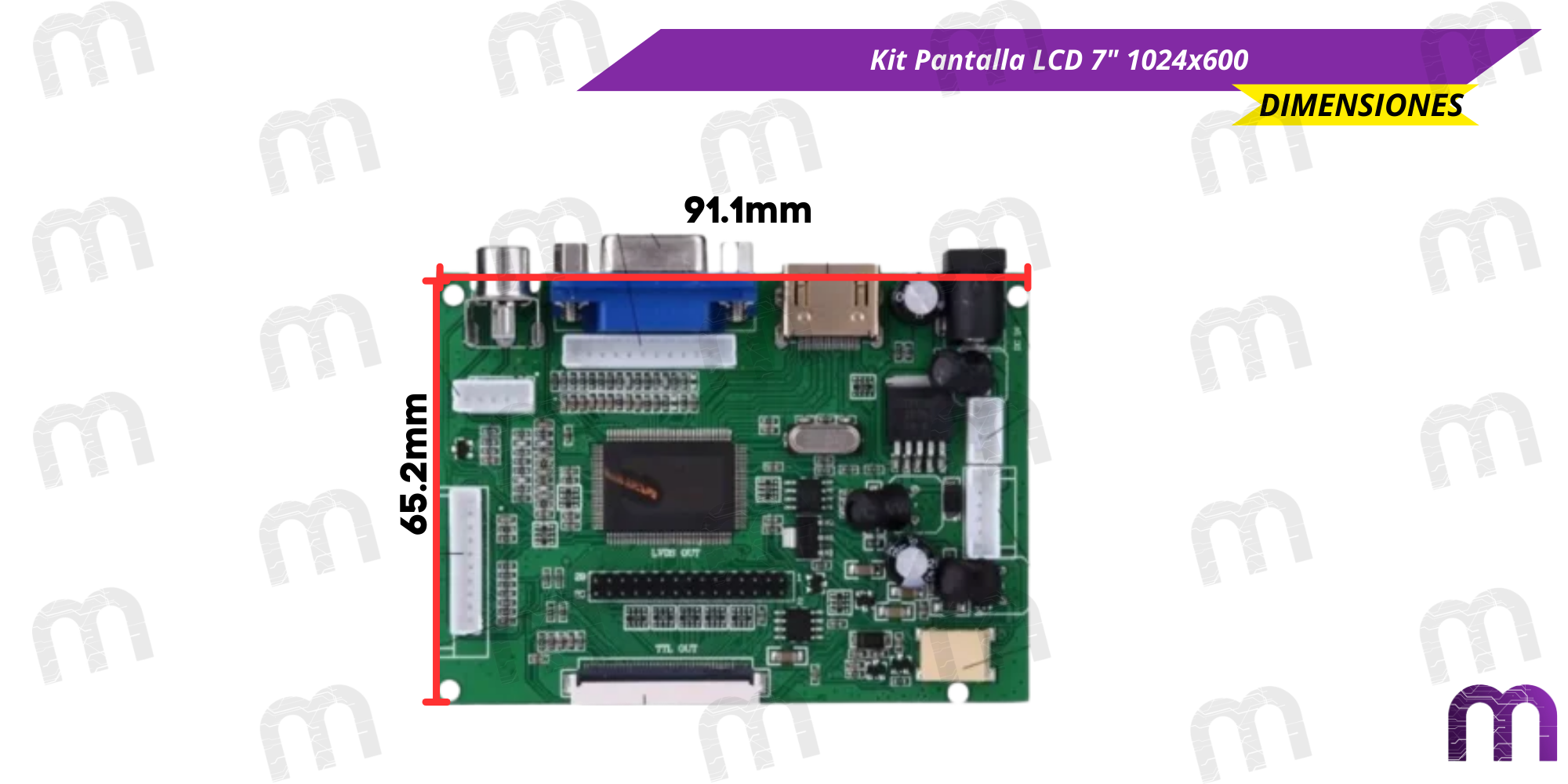

DIMENSIONES

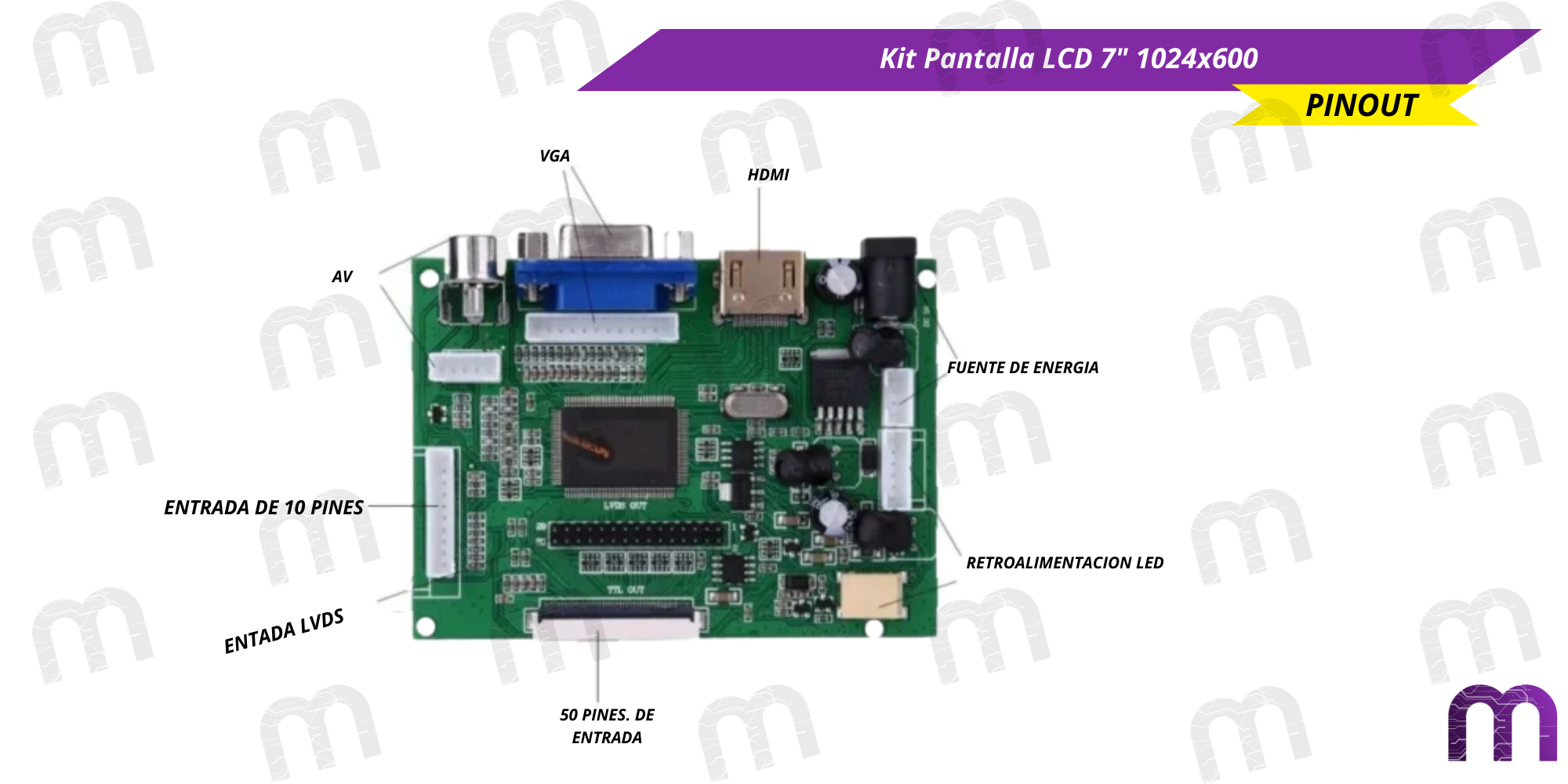

PINOUT
Teoría del Funcionamiento
Las pantallas TFT-LCD utilizan una matriz activa para controlar los píxeles, proporcionando imágenes nítidas y de alta resolución. Gracias a la tecnología de retroiluminación LED, se logra un mejor rendimiento energético y mayor durabilidad en comparación con tecnologías anteriores.

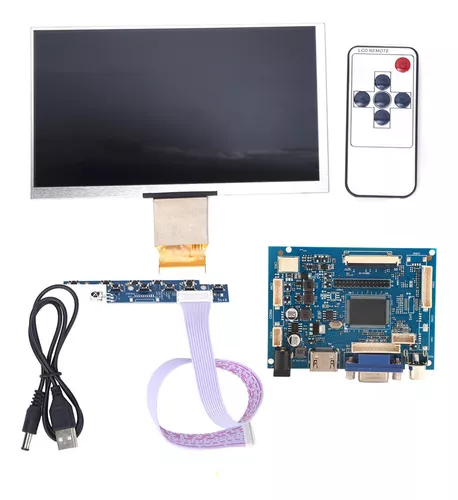

Contenido del Kit
- 1 Pantalla LCD de 7 pulgadas
- 1 Placa de controlador
- 1 Cable plano
- 1 Mando a distancia
- 1 Cable de alimentación USB
Enlaces Externos
Preguntas Frecuentes
¿Cuáles son las especificaciones clave de esta pantalla LCD de 7 pulgadas, como resolución y entradas de video?
Esta pantalla cuenta con una resolución de 1024×600 píxeles, ofreciendo una imagen nítida y detallada. Soporta múltiples entradas de video, incluyendo HDMI, VGA, AV1 y AV2, lo que la hace muy versátil para conectar una amplia gama de dispositivos como computadoras, Raspberry Pi, consolas de videojuegos, cámaras de seguridad, y más.
¿Qué tipo de alimentación requiere la pantalla y cuál es su consumo energético?
La pantalla funciona con una fuente de alimentación de 12V. Su voltaje de operación general es de 6V a 24V. El consumo en reposo es muy bajo, inferior a 1W, lo que sugiere una eficiencia energética considerable cuando no se está mostrando contenido activamente o se utiliza a bajo brillo.
¿Qué tecnología de pantalla utiliza y cuáles son sus beneficios en términos de calidad de imagen?
La pantalla utiliza tecnología TFT-LCD con retroiluminación LED. Esta tecnología proporciona imágenes de alta resolución, colores vibrantes y ángulos de visión amplios. Las ventajas de la retroiluminación LED incluyen un mejor rendimiento energético, mayor durabilidad y una calidad de imagen más consistente en comparación con tecnologías de pantalla más antiguas.
¿Cómo se conecta esta pantalla a dispositivos como Raspberry Pi o computadoras?
La pantalla se conecta a dispositivos a través de sus interfaces de video. Para Raspberry Pi o computadoras, se utilizaría principalmente la conexión HDMI o VGA, dependiendo de la salida disponible en el dispositivo fuente. La interfaz LVDS (1 canal, 6 bits) es la que utiliza internamente la pantalla para la comunicación de datos de imagen con su placa controladora.
¿En qué tipo de proyectos de electrónica y robótica se podría aplicar esta pantalla de 7 pulgadas?
Esta pantalla es ideal para proyectos de electrónica y robótica que requieren una interfaz visual más grande y detallada. Se puede usar en consolas de videojuegos DIY, sistemas de monitoreo de datos, paneles de control para proyectos de automatización industrial o doméstica, sistemas de visualización para robots con mayor complejidad, proyectores multimedia, o como pantalla principal para sistemas embebidos que requieren una interacción visual más rica.
¿Qué elementos vienen incluidos en el kit de esta pantalla LCD?
El kit incluye la pantalla LCD de 7 pulgadas, una placa controladora, un cable plano para la conexión de datos, un mando a distancia para el control de la pantalla, y un cable de alimentación USB para suministrar energía al sistema.
